Simcenter
概述
Simcenter獨特地將系統仿真、3DCAE和測試集為一身，為制造業客戶提供完整的預測性工程仿真解決方案。Simcenter產品組合為用戶提供符合市場趨勢和滿足用戶需求的所有必要的工具。通過實行高效的多學科仿真業務流程，Simcenter把工程仿真流程從以驗證為中心的設計方法變?yōu)橐环N更加具有預測性的方法。
Simcenter為企業部署一套全新的預測性工程分析（PEA）方法以支持閉環的系統驅動的產品開發。PEA通過引入新技術并在1D仿真、3D計算機輔助工程（CAE）、控制開發、設計探索、數據分析和物理測試之間進行強力的協同以使仿真成為預測性驅動開發。
通過獨一無二的功能整合并提供強大的底層數據管理結構的無縫接口，Simcenter可幫助用戶在產品開發早期，以及整個產品生命周期內，準確預測關鍵性能指標。通過將多學科仿真與測試數據聯合，以及多學科設計探索與數據分析中獲取的洞察力，Simcenter幫助用戶能實現預測性工程分析的愿景，并更快且更有自信地開發出更好的設計。
主要功能及特點
1D仿真
通過Simcenter，用戶可以利用1D仿真在概念設計階段預測多領域系統性能。通過大量預定義的物理與應用模型庫，用戶可以高效地建立可同時用于3D協同仿真與控制策略驗證的精確的仿真模型。

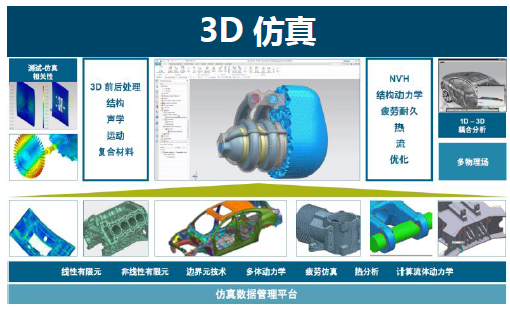

3D仿真
Simcenter 3D匯聚了Nastran、SDRC I-deas、NX CAE和LMS等眾多成熟CAE工具的技術。Simcenter軟件的3D解決方案為3D CAE提供統一、可擴展、開放且可伸縮的環境，而且連接到設計、1D仿真、測試和數據管理。Simcenter可以作為獨立仿真環境使用，也可與NX計算機輔助設計（CAD）軟件集成部署。
Simcenter 3D解決方案可幫助用戶預測基于幾何體的3D設計的多學科性能。 Simcenter將大量強大的解算器、高效的前處理、高效仿真過程中的定制化后處理功能，與嵌入式專業知識相結合，更好地為用戶提供關于產品實際行為的認識。
物理測試
Simcenter物理測試系統讓用戶可以獲得無可匹敵的仿真精度并高效地指導組件和最終產品的驗證。Simcenter測試解決方案為用戶提供一種完整的集成式環境，用于基于測試的工程設計。
多學科探索
Simcenter包括一個高效易用的多學科探索工具平臺，可以方便地集成用戶當前的設計與仿真工具，并全面提升用戶的高性能計算基礎。這可以加速用戶的性能預測與設計改進決策。
仿真數據管理
通過與Teamcenter?仿真過程管理整合，Simcenter可以讓用戶的分析師更高效地管理數據。這一解決方案可以使分析模型與結果和設計保持同步。通過獲取和管理數據與流程，用戶可以為公司構建長期的知識和價值。用于預測產品性能的解決方案Siemens PLM Software還配備工程專家團隊，專精于流程和各工程領域。這一團隊可以在軟件使用、應用工程與開發流程創新方面為用戶提供大量幫助。
STAR-CCM+
概述

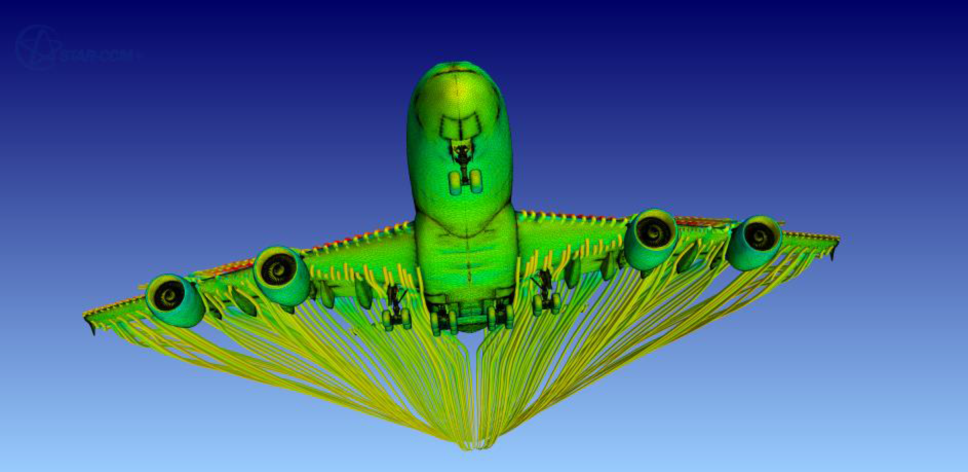

STAR-CCM+（Computational Continuum Mechanics）是新一代CFD軟件，采用最先進的連續介質力學數值技術（computational continuum mechanics algorithms），并和卓越的現代軟件工程技術結合在一起，擁有出色的性能和高可靠性，是熱流體分析工程師強有力的工具。
STAR-CCM+界面友好，對表面準備，如包面（surface wrapper）、表面重構（surface re-mesh）及體網格生成（多面體-polyhedral、四面體-tetrahedral、六面體核心網格-trim）等功能進行了拓展；且在并行計算（HPC）上取得巨大改進，不僅求解器可以并行計算，對前后處理也能通過并行來實現，大大提高了分析效率。在計算過程中可以實時監控分析結果（如矢量、標量和結果統計圖表等），同時實現了工程問題后處理數據方面的高度實用性、流體分析的高性能化、分析對象的復雜化、用戶水平范圍的擴大化。由于采用了連續介質力學數值技術，STAR-CCM+不僅可進行流體分析，還可進行結構等其它物理場的分析。
STAR-CCM+主要特點：
幾何的自動和手動修復功能
包面功能（wrapper）
STAR-CCM+多面體網格（polyhedral）
大規模并行計算能力，能實現10億左右網格的大規模并行計算
連續介質力學數值技術（CCM）

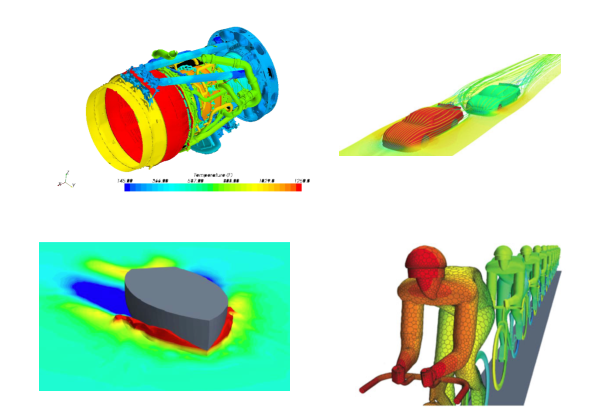

STAR-CCM+具有豐富的物理模型
空間
二維
軸對稱
三維
時間
穩態
顯式非穩態
隱式非穩態
運動
運動參照系模型
剛體運動模型
流動和能量
無粘，層流，湍流
氣體，液體，固體，單相及多相混合，多孔介質
耦合傳熱
自由表面（VOF）
空化（cavitation）
輻射類型的熱交換
風扇性能曲線修正的動量源項
不可壓縮流/可壓縮流
湍流
Spallart-Allmaras
K-Epsilon
K-Omega
雷諾應力輸運方程
壁面處理（Low y+，High y+，All y+）
壁面距離（Exact，Approximate）
邊界層轉捩（prescriptive boundary-layer transition）
輻射
Surface-to-surface
Discrete ordinate
Gray Thermal Radiation
Solar Radiation
燃燒
Eddy Break Up（EBU）
The Premixed Eddy Break-Up model
Homogeneous Reactor models
The Coherent Flame model （CFM）
The Partially-Premixed Coherent Flame Model （PCFM）
Presumed Probability Density Function （PPDF）
多重參考坐標系（MRF，旋轉機械的分析）
移動網格（sliding mesh）
概述
LMS Imagine.Lab Amesim軟件提供的集成仿真平臺可幫助工程師精確預測智能系統的多領域?qū)傩浴?/span>LMS Amesim讓工程師有能力對多領域復雜受控系統進行建模、仿真和分析，并鏈接到控制設計領域，協助評估和驗證控制策略。
LMS Amesim支持提前開展系統測試，從而節省了時間和成本。LMS Amesim克服了智能系統工程中的多項難題。LMS Amesim機電系統仿真平臺結合了機電系統仿真和專業應用知識背景，可協助工程師在設計流程中及早作出正確選擇，并在更短時間內獲得更優質的成果。因此，LMS機電系統仿真平臺可以看作一款能實現品牌增值、啟發靈感的工具。
主要特點：
從開發的早期階段起就分析機電系統的功能
在做出第一個物理設計樣機之前，可對機械、液壓、氣動、熱和電/電子系統之間的復雜交互關系進行優化
主動對關鍵功能進行精確工程處理，從而提升產品整體性能和品質
避免設計缺陷、探索創新設計并加速產品開發
開發、強大的多領域復雜受控系統的設計、建模和分析平臺
平臺特征
LMS Amesim平臺不但擁有獨特的易操作和可擴展特征，而且配有圖形用戶界面、交互式幫助及各類相關功能，如超級組件設計、批處理運行計算、試驗管理、應用程序設計和變量后處理。
分析工具
通過高級圖形處理工具、儀表板、動畫、表格編輯器、線性分析、活動指數或回訪功能來分析仿真結果數據及系統特性。
優化、魯棒性分析和試驗設計
LMS Amesim通過其設計探索功能將模型導出至第三方試驗設計工具或是直接采用LMS Amesim和Optimus之間的接口來優化系統設計。
LMS Amesim仿真器腳本
LMS Amesim的高級腳本工具可實現自動化建模和仿真操作，使用LMS AmesimAPI可構建完整模型的完整命令行。
LMS Amesim定制
使用該應用工具輔助程序定制仿真，以及使用外部可執行文件編輯定制參數。
無縫集成到的軟件環境并覆蓋設計周期的各個階段
求解器和數值運算
可得益于先進的數值求解方法，如性能分析器、模型的離散分區和并行處理功能。
MiL/SiL/HiL和實時
通過Simulink或LabVIEW接口對被控對象模型進行控制，并可將模型代碼導入各類目標實時機，如dSPACE、xPCTarget、RTLab、LabViewRT等。
軟件接口
使用LMS Amesim的通用協同仿真以及專用接口功能，能夠?qū)崿F(xiàn)Amesim模型和任何其他軟件之間進行聯合仿真，并且支持功能模型接口（FMI）。
1D/3DCAE接口
支持和大量3D CAE工具之間的導入/導出以及聯合仿真，如MBS軟件（LMS Virtual.Lab Motion和MSC.ADAMS）、CFD軟件（Fluent、CFX、Star-CCM+、Eole），同時支持導入降階模態的FEM模型。
Modelica平臺
LMS Amesim兼容的Modelica平臺，該平臺包含Modelica編輯、Modelica導入、Modelica裝配以及結合LMS Amesim符號處理功能的Modelica編譯器。
大量經過驗證的物理庫以滿足各類應用需求
憑借40個庫和4，500多個可用模型，LMS Amesim可應用于眾多主要物理領域（流體、熱力學、電學、機電、機械和信號處理）以及專業應用領域（冷卻系統、空調、內燃機和航空航天）。
通過結合物理庫和應用庫中的模型，工程師能夠建立面向應用的特定解決方案，對汽車、航空航天和機械工業中的各類系統進行仿真。工程師們能夠從容應對形形色色的工程難題：如性能、安全性、舒適性、燃油消耗、能量管理等。
早在進行代價高昂的樣機測試之前，設計和工程團隊通過功能強大的Amesim獨有的平臺和專用庫，就能詳細地從多個領域入手來平衡自身產品的屬性。LMS Amesim支持從產品早期開發階段就進行系統仿真，并允許通過關鍵的設計功能來驅動新產品的開發。
內容豐富的附加工具，可滿足特定仿真需求
Ameset–用戶創建新的庫以增強軟件建模功能
Ameset提供一套完整的工具來擴展LMSAmesim標準組件庫。憑借其卓越的功能，用戶可編寫出保存良好、標準化、可重復使用且可維護輕松的庫。按照簡單的規則，編寫的組件模型完全兼容現有LMS Amesim所有模型并可在每個受支持平臺上自動使用。
Amecustom–定制模型和組件
Amecustom是有助于工程師根據最終用戶的需求來調整模型和組件的專業定制工具。借助Amecustom工具，可構建包含自定義用戶界面和參數設置的公司專用模型數據庫。此外，在向第三方提供模型之前，Amecustom還可通過加密功能來保護敏感信息不外泄。
Amerun–向最終用戶提供仿真模型
Amerun是LMS Amesim軟件系列中的僅運算版本，專門為通過仿真模型來分析和對比多種設計方案的用戶需要而開發。借助Amerun，工程師能夠輕松地和普通非專業用戶共享由自己驗證、測試和定制的LMS Amesim模型。Amerun在模型設置參數和運行假設性仿真分析方面與LMS Amesim具有相同的功能及特征。
概述
LMS Samtech Samcef Rotors 是專業的轉子動力學仿真解決方案，專門用于對高速旋轉機械進行動力學分析，例如噴氣引擎、渦輪機、燃?xì)夂驼羝麥u輪、泵、螺旋槳和扇葉。轉子動力學軟件基于有限元理論，可用于計算激勵在高速旋轉系統的頻域和時域中的臨界速度和響應。旋轉系統還可包括非運動部件（例如定子和機匣）及連接裝置（例如軸承和齒輪）。
LMS Samcef Rotors 解決了轉子動力學分析的復雜問題挑戰，為專注于全球旋轉機械動力學研究的轉子動力學專家和工程師們提供了解決方案。該軟件基于 LMS Samcef Field 界面，包括所有經典的有限元分析功能及專用于轉子動力學分析的求解器。
LMS Samcef Rotors 解決方案主要用于高速旋轉機械行為仿真、轉子動力學分析及旋轉機械振動控制等領域，能夠?qū)φ麄€(gè)旋轉系統進行轉子動力學仿真，包括軸承、齒輪及連接裝置等。
主要特點和應用
輕松建立轉子模型
掌握旋轉機械的動力學行為
降低振動級別，通過預測來避免有害共振
利用大型單元庫建立符合所需規范的最佳模型
縮短設計周期，進而降低成本
所需物理測試減少，進而縮短設計周期
根據業界標準獲取專用的后處理工具
降低維護和保修成
噴氣式發動機應用
為非旋轉部件引入超單元（例如 Nastran? 和 Ansys?）
為旋轉部件和非旋轉部件創建超單元，以縮短 CPU 進行多負荷工況分析的時間
采用特殊方法對慣性和旋轉坐標中的葉輪的多級組件進行仿真
參考耦合模式和離心剛度效應的精準描述
燃?xì)夂驼羝麥u輪
獲取全局渦輪系統的轉子和定子的動力學行為
考慮到通過齒輪箱連接的若干個轉子
捕獲葉片模態，包括葉輪的多級組件
參考軸承庫
多種模型可供選擇
以二維分析的成本計算三維模型
在材料屬性定義中考慮溫度效應
在轉子模型中計算熱應力作為預應力
泵和渦輪泵應用
包含由于流體而增加的質量效應
施加由于流體再循環和流體動力壓力場而產生的同步或異步載荷
考慮密封件導致的局部剛度
考慮溫度影響
